B Tipi Çarklı Dalgıç Pompalar
Kategori: Kanalizasyon ve Atık Su
Ürün Kodu: STNCSRDRE 00001
Teknik Döküman
Standart Marka C Tipi Dalgıç Pompalar
C Serisi Dalgıç Pompa Teknik Özellikleri :
- Standart Marka Atık Su Dalgıç Pompalar, Katı atıkların bulunduğu sıvıların basılması için kullanılır. Su altında çalışmaya uygun olduğu için Dalgıç pompa adını almaktadır. C Serisi Dalgıç pompalar çark değişikliğine göre geçirdiği sıvı değişebilmektedir.
- GG25 Döküm Gövdeden Ulaşmaktadır.
- Kullanım alanlarına göre çark çapı değişmektedir.
- Maksimum Debi. 200 m³/h
- Maksimum Sıcaklık. 40 ºC`tır
- Maksimum Katı Parça Geçirgenliği. 76 mm.`dir
MOTOR ÖZELLİKLERİ :
- C serisi pompalarda kullanılan STANDART POMPA PM tipi dalgıç elektrik motorlarının özellikler
- Hız....................... : 1500 ve 3000 /dak.
- Güç...................... : 1 Hp ile 15 Hp Arası
- İzolasyon Sınıfı...... : F (155)
- Koruma Sınıfı......... : IP 68
- Soğutma ...............: Dıştan su ile

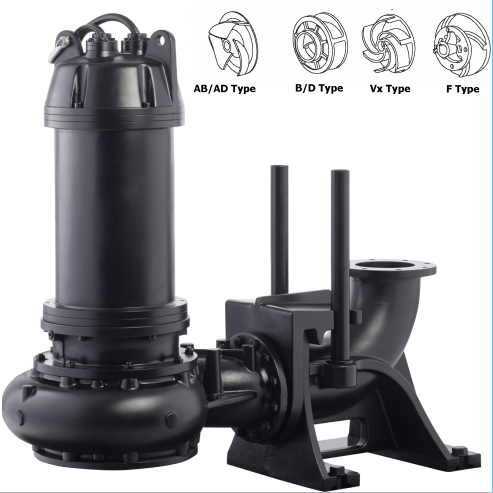

POMPA ÇARK TİPLERİ:
- Standart C serisi pompalar Ø50, Ø80 ve Ø100 mm ağız çaplarındaki 6 ana modelden oluşmaktadır. Basılan sıvının cinsine, basıncına, katı parça boyutuna ve debiye bağlı olarak bu modellerde değişik fan-çarklar ve yapı şekline göre parçalayıcı bıçak (öğütücü) kullanılmaktadır.
- B Tipi Fan-Çark :Büyük boyutlu katı parçacıkları tıkanmadan basabilen geniş kanatlı, büyük debili küçük basınçlı fan - çark tipi. Tek veya iki kanatlı, kapalı tip, her tarafında radyal kanatçıklar var. Daha çok 1500 D/dak. için uygundur
- D Tipi Fan -Çark :B tipine benzer, ancak 3000 D/dak. için yapılmıştır. Katı parça boyutu daha küçüktür, büyük basın küçük debi için uygundur.
- Vx Tipi Fan - Çark : Serbest vorteks fan-çarkı, açık tip, salyangozun üst kısmında yer alır. Pompa ağız çapı boyutundaki katı parçaları geçirebilir. Lifli sıvılar için uygundur. Ancak pompa genel verimi diğer tiplere göre oldukça küçüktür.
- F Tipi Fan - Çark : Parçalayıcı bıçaklı (öğütücülü) fan-çark. Pompa fan-çarkı önündeki sert malzemeden yapılmış parçalayıcı bıçak (öğütücü) sistemi sıvı içindeki yumuşak katı parçalarını tesisatı tıkamayacak boyuta indirger. Pompa fan-çarkı açık (vorteks) tiptedir. Küçük debili ve yüksek basınçlı sistemler için uygundur. Bu tipinde pompa genel verimi düşüktür.
C SERİSİ POMPALAR KULLANIM ALANLARI :
- Ev tipi pis su pompaların basılmasında
- Kanalizasyon atık sistemlerinde
- Fabrikasal Atık Sistemlerinde
- Çamurlu suların basılmasında
- Lifli ve viskoz sıvıların basılmasında
- Su ve sel baskın koruma
- Hastane, sosyal tesisler, siteler, okullar ve apartmanlarda
